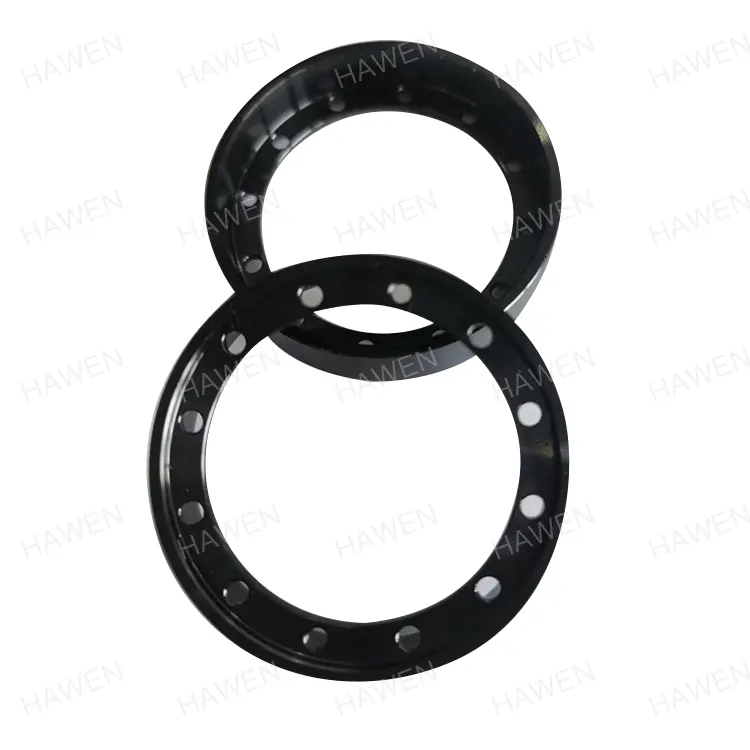

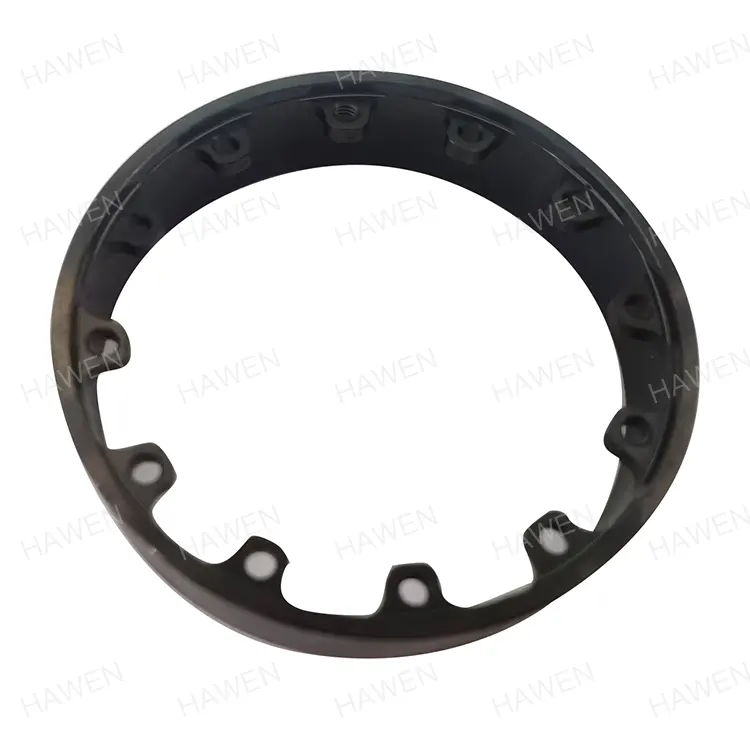

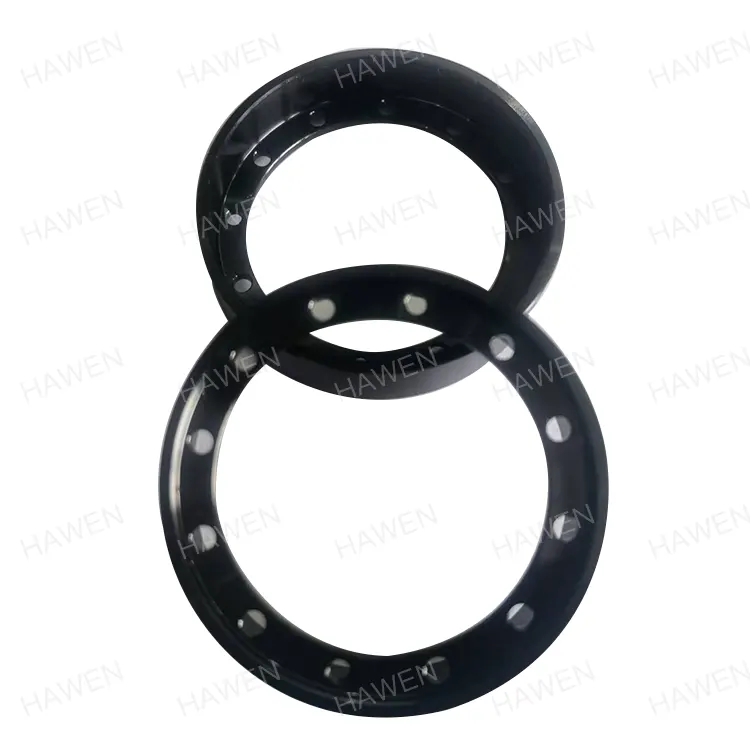

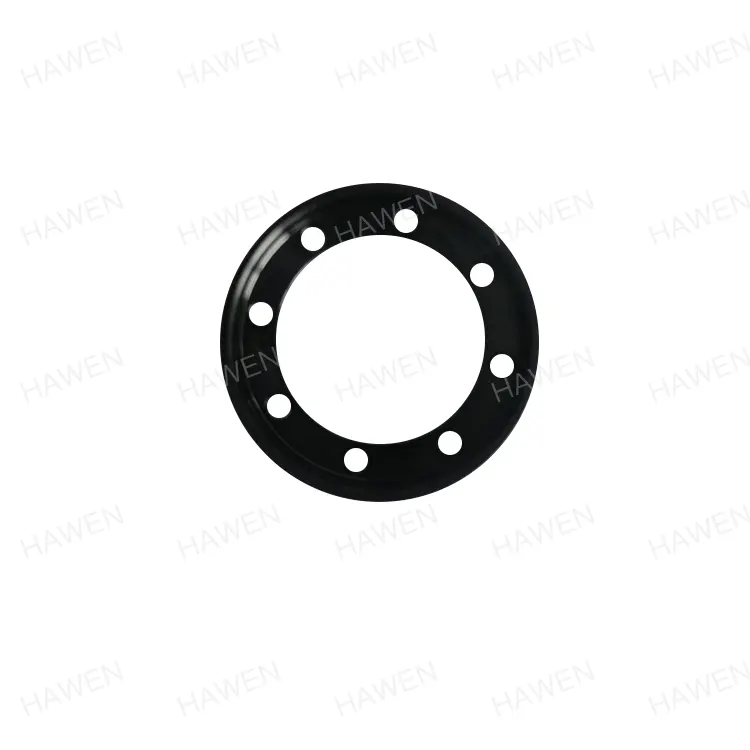

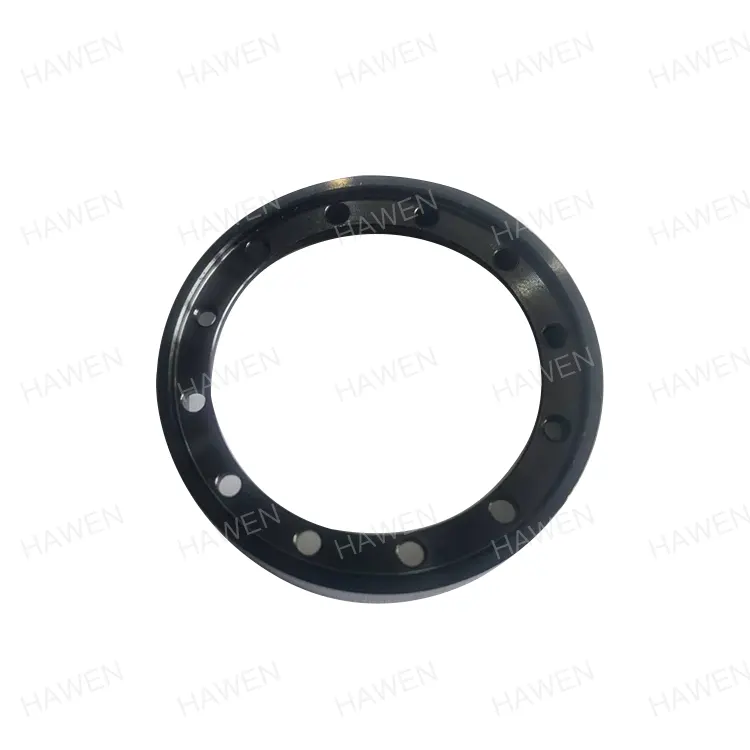

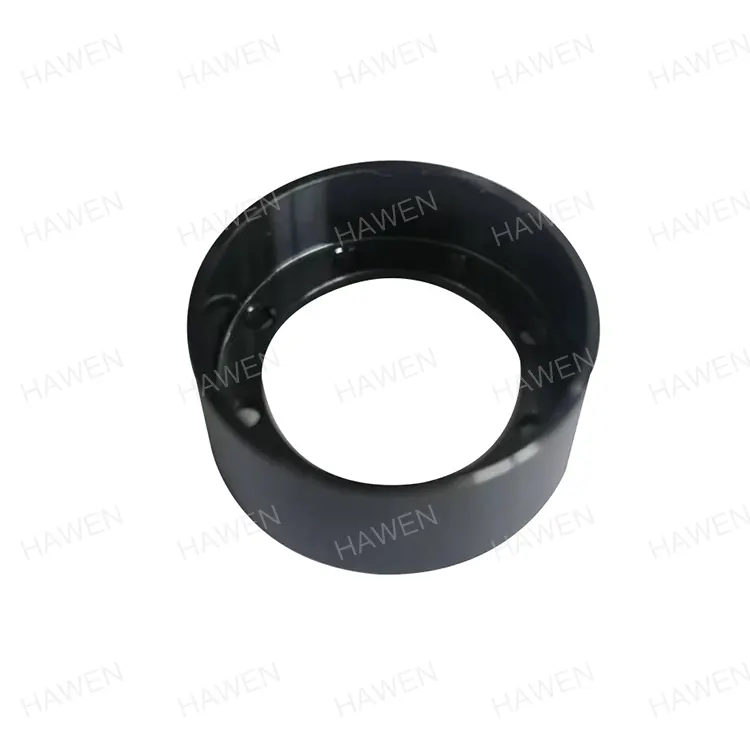

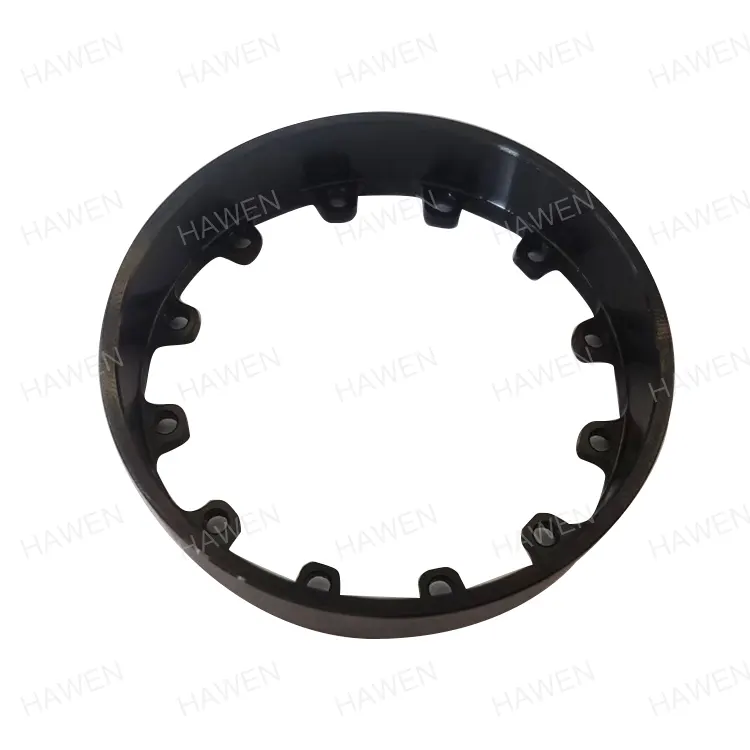

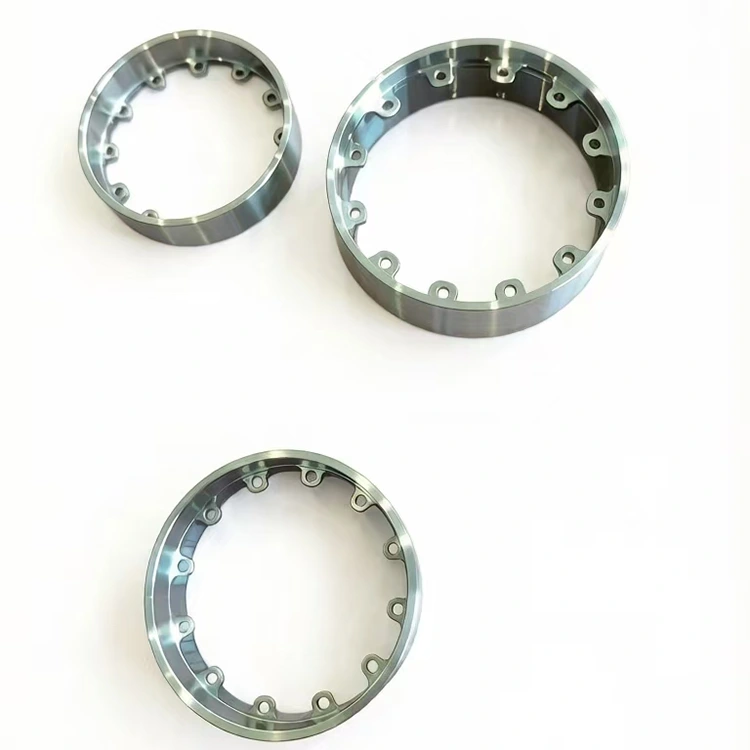

Robot Motor Boyunduruğu

Robot Motor Yoke, robot servo, tork ve eklem motorları için temel bir temel bileşendir. Mekanik bir yapısal parça gibi görünse de aslında üç temel işlevi yerine getirir: manyetik devre iletimi, yapısal destek ve ısı dağıtımı ve elektromanyetik koruma. Motorların tork yoğunluğunu, çalışma verimliliğini, stabilitesini ve hizmet ömrünü doğrudan belirler ve bu da onu gelişmiş robotlardaki yüksek hassasiyetli tahrik sistemleri için vazgeçilmez bir anahtar parça haline getirir.

Haven (Trilion), 20 yılı aşkın bir süredir makine imalat endüstrisiyle derinden ilgileniyor. 2023 yılından bu yana Robot Motor Yoke'un Ar-Ge'sine ve büyük ölçekli üretimine odaklanmıştır. Olgun süreçleri, sıkı kalite kontrolü ve hızlı kişiselleştirme yetenekleriyle, Çin'de robot motorları için temel aksesuarların yüksek kaliteli bir tedarikçisi haline geldi; %10 iç pazar payına sahip ve önde gelen birçok ev aleti ve robot işletmesine uzun vadeli destek ürünleri sağlıyor.

Temel Ürün Parametreleri

Tanıtılan Robot Motor Yoke, standartlaştırılmış hassas işlemeyi benimser ve ayrıca farklı robot motor modellerinin kurulum ve performans gereksinimlerine uyum sağlayarak müşteri çizimlerine dayalı özel üretimi destekler. Tamamı gerçek üretim ve müşteri uygulamalarıyla doğrulanan temel temel parametreler aşağıda listelenmiştir:

Temel İşlevler ve Uygulama Değeri

Robot motorlarının manyetik devre çerçevesi ve yapısal taşıyıcısı olan Robot Motor Yoke, basit bir metal bağlantı parçası değildir. Performansı, motorun genel çalışmasıyla doğrudan ilgilidir ve motorun verimli ve kararlı çalışmasını sağlamak için manyetik, mekanik ve termal boyutları kapsar.

Dört Temel Fonksiyon

Kapalı Manyetik Devre

Kalıcı mıknatıs ve armatür manyetik alanları için düşük relüktanslı bir yol oluşturur, manyetik akı dağılımını hassas bir şekilde kısıtlar, manyetik akı sızıntısını büyük ölçüde azaltır, manyetik alan kullanımını iyileştirir ve manyetik doygunluğun neden olduğu çıkış azalmasını ve anormal ısınmayı önleyerek kaynaktan enerji dönüşüm verimliliğini optimize eder.

Yapısal Destek

Kalıcı mıknatıs kutuplarını sıkı bir şekilde sabitler ve yüksek hızlı başlatma-durdurma ve sık geçişten kaynaklanan alternatif yükleri taşır, çalışma sırasında yapısal sağlamlık ve geometrik doğruluk sağlar ve yüksek hızlarda bileşen deformasyonunu önler.

Isı Dağıtımı ve Elektromanyetik Koruma

Sıcaklık artışını kontrol ederek demir ve bakır kayıplarını hızlı bir şekilde dağıtmak için önemli bir ısı iletim yolu görevi görür. Ayrıca kodlayıcılar, sensörler ve diğer hassas bileşenlerle etkileşimi önlemek için başıboş manyetik alanları etkili bir şekilde bastırarak genel EMC performansını artırır.

Performans Sabitleme

Malzeme seçimi, işleme teknolojisi, kesit kalınlığı ve diğer parametreler, tork yoğunluğunu, tork dalgalanmasını ve çalışma verimliliğini doğrudan belirler ve yüksek hassasiyetli ve yüksek tepkili robot çalıştırma için kritik bir ön koşul olarak hizmet eder.

Uygulanabilir Motor Tipleri ve Aşağı Akım Ekipmanları

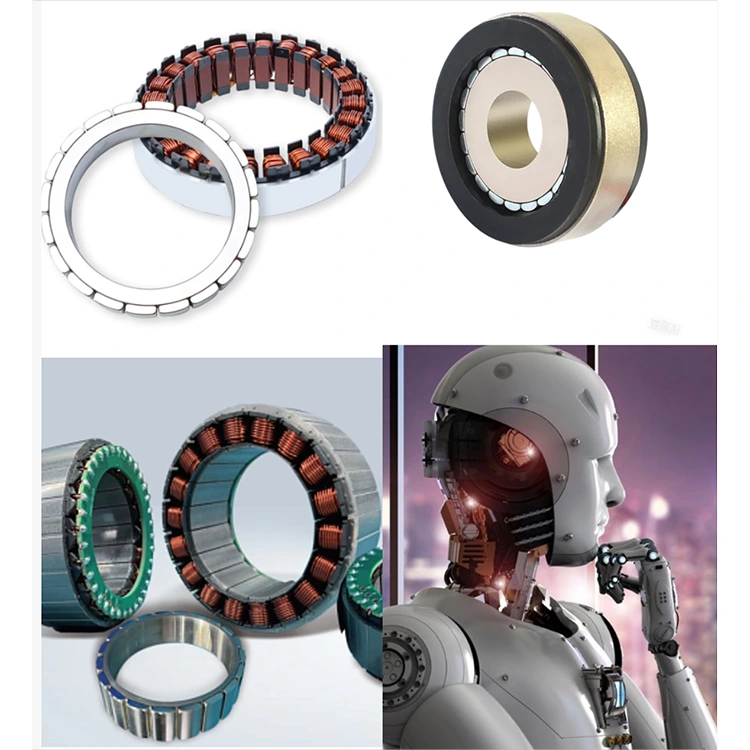

Bu Robot Motor Yoke, endüstriyel robotların, işbirlikçi robotların ve insansı robotların temel modüllerini kapsayan, ana akım robotlara özel çeşitli motorlarla uyumludur:

Servo Motorlar: Esnek çok eklemli hareket için kompakt boyut ile yüksek tork çıkışını dengeleyen stator çatalı ve rotor arka çatalı olarak kullanılır.

Çerçevesiz Tork Motorları: Halka yapısı doğrudan robot bağlantılarına entegre olarak harici muhafazaları ortadan kaldırır ve tork yoğunluğunu ve kurulum esnekliğini artırır.

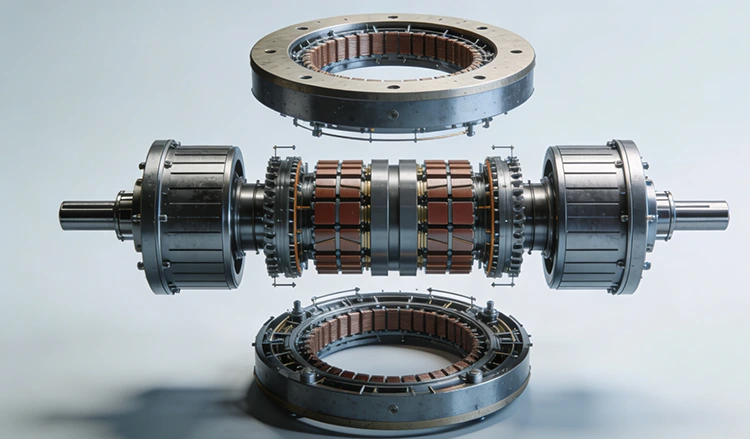

Eksenel Akı / Disk Motorları: İnsansı robotlarda bacak ve bel tahrik modülleri için düz bir tasarıma sahip, eksenel manyetik devreler için çift arka boyunduruk yapılarına uyum sağlar.

Çekirdeksiz Motorlar: Hassas robot uç efektörlerinde düşük dalgalı, yüksek tepkili çalışma için vuruntu torkunu ortadan kaldırarak motor muhafazaları olarak ikiye katlanabilir.

Temel Kalite Göstergeleri ve Sektör Kıyaslaması

Robot Motor Boyunduruğunun tüm üretim sürecini, genel endüstri kriterlerini aşan temel hassasiyet göstergeleri ile, üst düzey motor üreticilerinin boyutsal kararlılık, montaj uyumu ve hizmet ömrü açısından satın alma gereksinimlerini tam olarak karşılayarak katı standartlara göre kontrol ediyoruz.

Performans Etkisi: Yüksek kaliteli Robot Motor Yoke, motor güç yoğunluğunu doğrudan %15 ila %30 oranında artırabilir, başıboş manyetik alan girişimini %99'dan fazla bastırabilir, manyetik devre kaybını azaltabilir, yüksek elektromanyetik strese dayanabilir ve robotun uzun vadeli kararlı çalışmasını sağlayabilir.

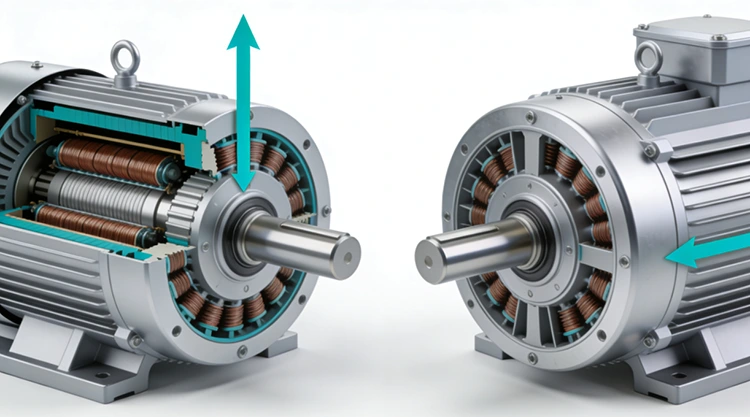

Eksenel Akı (Sol) ve Radyal Akı (Sağ) Kesitleri

Malzeme Seçimi ve Proses Kontrolü

Özel Malzeme: 45# Yüksek Kaliteli Karbon Yapısal Çelik

Robot Motor Boyunduruğu, robot motorunun çalışma koşullarına uyarlanmış, sıkı bir şekilde filtrelenmiş özelliklere sahip ulusal standart 45# orta karbonlu çelik kullanır:

● Karbon içeriği: %0,42–%0,50; yoğunluk: 7,85 g/cm³; manganez: %0,50–%0,80; silikon: %0,17–%0,37; düşük fosfor ve kükürt safsızlıkları.

● Mükemmel kapsamlı mekanik özellikler: çekme mukavemeti ≥ 600 MPa, akma mukavemeti ≥ 355 MPa, uzama ≥ %16; su verme ve temperleme sonrasında sertlik HRC32–36.

● Uzun süreli yüksek frekanslı motor çalışması için özel ısıl işlemle optimize edilmiş, güç ve sağlamlık ile olağanüstü yorulma direnci dengelenmiştir.

Hassas İşleme ve Proses Kontrolü

Tam kapalı devre kontrol sistemi, yüksek hassasiyet ve parti tutarlılığı sağlar:

● İç delik toleransı ±0,005 mm'ye kadar kontrol edilir; CMM, yuvarlaklık test cihazı, kontur monitörü ve SPC istatistiksel süreç kontrolü ile donatılmıştır.

● Sıcaklık dalgalanmasını ve titreşimi azaltmak için sıkı bir şekilde kontrol edilen işleme ortamı; yüksek hassasiyetli CNC makineleri ve özel aletler boyutsal uyumu sağlar.

● Uygun olmayan ürünlerin pazara girmesini önlemek için tam gelen malzeme denetimi, gerçek zamanlı ısıl işlem izleme ve %100 bitmiş ürün denetimi.

Yüzey İşlem: Tam Otomatik Siyah Oksit Son İşlem

Hasarı ve kirlenmeyi önlemek için kendi geliştirdiği siyah oksit formülünü ve manuel temas olmadan tam otomatik üretim hattını kullanır:

● Entegre otomatik siyah oksit ve kurutma işlemi, korozyon ve pas direncini endüstri standartlarına göre artırır.

● Özel uygulamalar için elektrokaplama, galvanizleme ve nikel kaplama dahil özelleştirilmiş yüzey işlemlerini destekler.

Temel Kurumsal Avantajlar

20 yılı aşkın makine imalat tecrübesiyle Haven, Ar-Ge, üretim ve kalite kontrolden satış sonrası hizmete kadar eksiksiz bir sistem kurarak Robot Motor Yoke üretiminde farklılaştırılmış bir rekabet gücü oluşturdu ve satın alma, özelleştirme ve seri üretimde müşterilerin sıkıntılı noktalarını etkin bir şekilde çözdü.

Yeterli Kapasite ve Kararlı Teslimat

● 120 adet yüksek hassasiyetli CNC makinesi, 1 adet tam otomatik temizleme hattı, 25 profesyonel teknisyen.

● Aylık kapasite: 30.000 adet; mevcut aylık satışlar: 10.000–20.000 adet, toplu ve acil siparişler için %40–%50 kapasite kalıyor.

● Zhejiang'daki güvenilir tedarik zinciri, büyük ölçekli, çok çeşitli sürekli üretim için kısa hammadde teslim süreleri ve istikrarlı teslimat sağlar.

Tam Otomatik Kalite Kontrol ve Sıfıra Yakın Kusur

● Gelen malzemelerden bitmiş ürünlere kadar tam boyutlu testler için 25 otomatik denetim cihazı.

● %100 çevrimiçi kalite kontrolü; üretim geçiş oranı %99,99, fabrika geçiş oranı %100.

● ISO9001 ve IATF16949 sertifikasına sahiptir; Üstün tutarlılık ve güvenilirlik ile tam üretim izlenebilirliği.

Profesyonel Teknik Destek ve Güçlü Özelleştirme

● Boyunduruk proses optimizasyonu ve tasarımı konusunda uzmanlaşmış özel teknik ekip.

● Özelleştirmeye hızlı yanıt: çizime dayalı üretim, özel malzemeler ve yüzey işlemleri.

● Tasarım danışmanlığı, süreç optimizasyonu ve küçük serili deneme üretiminden seri üretime kadar tek elden destek, geliştirme döngülerinin kısaltılması ve maliyetlerin azaltılması.

Çevresel Uyumluluk ve Maliyet Kontrolü

● Eksiksiz sertifika raporlarıyla AB ROHS ve REACH'e tam uyum.

● Otomatik üretim, manuel müdahaleyi azaltır ve malzeme kullanımını iyileştirir, düşük enerji tüketimi ve düşük atık emisyonu sağlarken maliyetleri kontrol eder, çevresel performansı ve maliyet etkinliğini dengeler.

Kooperatif Müşteriler ve Ortaklık Modelleri

Robot Motor Boyunduruğumuz, on yılı aşkın bir süredir istikrarlı stratejik işbirliğiyle, aralarında Samsung, Haier ve Nidec'in de bulunduğu önde gelen yerli ve uluslararası kuruluşlara uzun süredir tedarik sağlamaktadır. Ürün kalitesi ve hizmeti, yüksek yeniden satın alma oranlarıyla oldukça tanınmaktadır.

Birden fazla işbirliği modelini destekliyoruz:

● Standartlaştırılmış ürünlerin toplu tedariki

● Müşteri çizimlerine göre özel üretim

● Özel spesifikasyonlara göre numune üretimi

Denetim ve ticari işbirliği için dünya çapındaki müşterilerimizi fabrikamızı ziyaret etmeye davet ediyoruz. Olgun üretim sistemimize ve teknik gücümüze dayanarak, uzun vadeli kazan-kazan sonuçları elde etmek için müşterilerimizin geliştirme, test, üretim ve satış sonrası maliyetlerini azaltmalarına yardımcı oluyoruz.
