Dar V-Kayış Kasnağı

HAWEN Dar V-Kayışlı Kasnak, esas olarak güç aktarımı için V-kayışlarıyla birlikte çalışmak üzere kullanılan, tek V-oluklu mekanik bir aktarım bileşenidir. Basit bir tasarıma ve düşük maliyete sahip olup, çeşitli endüstriyel ve günlük senaryolara uygundur. Ürünlerimiz otomasyon ekipmanları, hassas makineler, endüstriyel iletim ve diğer alanlarda yaygın olarak kullanılmaktadır. Müşterilerimizi çizimlere göre ürünleri özelleştirmeye veya fabrikamızı ziyaret etmeye davet ediyoruz.

Ürün Özellikleri

Ürün Adı

Malzeme

Brüt Ağırlık (kg)

Birim (EA)

Boyut

Yüzey İşlem

Çevresel Gereksinimler

İşleme Gereksinimi

Uygulama Alanı

İşleme Hassasiyeti

Müşteri Tabanı

Çin'de Pazar Payı

Notlar

Dar V-Kayış Kasnağı

1215 Otomat Çelik

-

EA

Φ59,18×15,87

Çinko Kaplama

ROHS ve REACH gibi uluslararası standartlarla uyumlu

Mekanik İşleme

Hava kompresörleri, çamaşır kurutucuları ve diğer ekipmanlar

≤0,015 mm

Nidec

%5

Çizimlere göre özelleştirilebilir

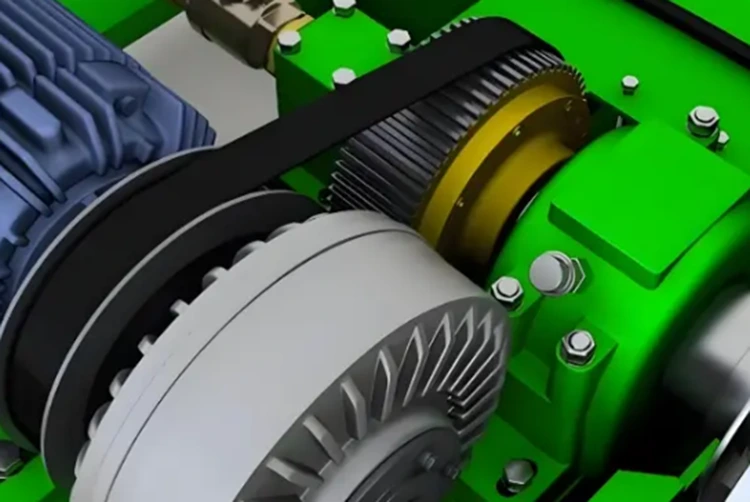

Ürün Uygulama Alanları

HAWEN (Trilon) 20 yılı aşkın bir süredir makine endüstrisiyle derinden ilgileniyor. Şirketimiz 2005 yılından bu yana tek yivli V kayış kasnakları ve çeşitli otomotiv kayış kasnakları üzerinde derinlemesine AR-GE çalışmaları yürütmektedir. Bu ürün 1215 otomat çeliğinden işlenerek şekillendirilmiştir. Ürünlerimiz çok çeşitli endüstrileri kapsamaktadır:

1. Fan ve hava kompresörü gibi ekipmanlar: Fabrikalarda sürekli güç aktarımı için kullanılır (örn. havalandırma sistemleri veya sıvı taşıma). Yapısı orta güçte, orta ve düşük hızda çalışma şartlarına uyum sağlayabilmektedir.

2.Santrifüj fanlar veya vidalı pompalar: Gri dökme demirden yapılmış kayış kasnakları stabil iletim sağlayabilir.

3. Hassas üretim: Standartlaştırılmış tasarım, sıkı malzeme seçimi, gelişmiş işleme teknolojisi ve kalite kontrolü, aşağıdaki temel boyutlardan ayrıntılı olarak açıklandığı gibi, orta ve yüksek güç aktarımında yüksek verimlilik, dayanıklılık ve değiştirilebilirlik sağlar.

4.Otomasyon ve genel makineler: Yaygın olarak fanlarda, hava kompresörlerinde ve diğer ekipmanlarda kullanılır; Santrifüj fanlarda veya vidalı pompalarda gri dökme demir kayış kasnakları istikrarlı iletim kuvveti sağlayabilir.

5.Yüksek iletim hassasiyeti: Güç, kayış ile kasnak arasındaki sürtünmeyle iletilir. Kasnak oluğundaki V kayışının olası hafif kayması nedeniyle aktarım oranı tamamen sabit değildir, ancak genellikle genel endüstriyel uygulamaların ihtiyaçlarını karşılayabilir.

6.Yüksek verimlilik ve kolay bakım: İletim verimliliği %95'in üzerine çıkabilir. Özellikler: V kayışının tasarımı, kasnağa sıkı bir şekilde oturmasını sağlayarak enerji kaybını azaltır. Yük kapasitesi: V kayış kasnağı belirli bir yükü taşıyabilir. Kararlılık: V kayışlı kasnak iletimi, iletim sırasında titreşimi ve darbeyi azaltabilen ve mekanik ekipmanın kararlı çalışmasını sağlayabilen iyi bir stabiliteye sahiptir. Uyarlanabilirlik: V-kayışı iletimi, çeşitli çalışma koşulları ve ortamları için uygundur ve yüzey işlemleri (örneğin çinko kaplama, yüksek frekanslı su verme) yoluyla nem ve korozyon gibi zorlu çalışma koşullarına uyum sağlayabilir.

Ürün Uygulama Ekipmanları ve Ana Müşteriler

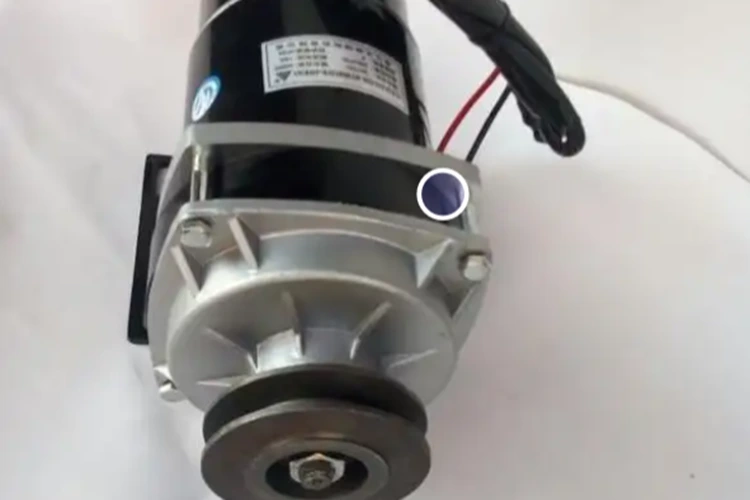

Yukarıdaki ürünler esas olarak Nidec, Asco ve diğer tanınmış şirketler de dahil olmak üzere çekirdek müşterilerle hava kompresörleri ve su pompası motorlarına uygulanmaktadır.

Teknik Parametreler: 1215 Otomat Çelik Tek Yivli V Kayışlı Kasnak

Ana Kalite Özellikleri	Temel Teknik Göstergeler	GB/T 13575.1-2022 Standardı	Endüstri Standardı	HAWEN Standardı
İç Delik Stabilitesi	İç Delik Toleransı	-	≤0,026 mm	≤0,015 mm
Oluk Tipi Uyumluluğu	Oluk Açısı	-	≤1°	≤0,5°
İletim Hassasiyeti ve Hizmet Ömrü	Salgı	-	≤0,15 mm	≤0,05 mm
Servis Ömrü	Korozyon Direnci (Nötr Tuz Püskürtme Testi)	48 saat	72 saat	96 saat
Çevre Dostu	Tehlikeli Maddelerin Kısıtlanması	-	AB Standartlarına Uyumlu	AB Standartlarına Uyumlu

Temel Avantajlar

Güçlü teknik Ar-Ge yeteneklerimiz ve yüksek hassasiyetli üretim ekipmanımızla gurur duyuyoruz. Gelecekteki ürünleri müşterilerle birlikte tasarlama sürecinde HAWEN'in teknolojisi her zaman en uygun çözümü keşfedebilir ve müşterinin takdirini kazanabilir. Aşağıdaki önlemler sayesinde %100 çevrimiçi otomatik kalite kontrolü uyguluyor ve yüksek hassasiyette hassas üretim gerçekleştiriyoruz:

● Kaynak kontrolü: İstikrarlı malzeme performansı sağlamak için hammaddelerin tutarlılığını tedarik aşamasından itibaren sıkı bir şekilde kontrol edin.

● Hassas işleme: Ürünün boyutsal doğruluğunu garanti etmek için otomatik işleme için yüksek hassasiyetli ekipmanı benimseyin (örneğin, iç delik toleransı ≤0,015 mm).

● Tam süreç izleme: Sapmaları zamanında tespit etmek ve düzeltmek için üretim parametrelerini çevrimiçi bir algılama sistemi aracılığıyla gerçek zamanlı olarak izleyin.

● Tutarlı kalite güvencesi: Her ürünün istikrarlı performansını sağlamak için manuel çalıştırma hatalarını ortadan kaldırın.

● Yüksek yeterlilik oranı: Üretim yeterlilik oranı %99,99'da kontrol edilir ve fabrika çıkış yeterlilik oranı %100'e ulaşır.

● Verimliliğin iyileştirilmesi: Otomatik süreçler, manuel müdahaleyi azaltır ve üretim maliyetlerini düşürür.

Hammadde seçiminden üretim ve işlemeye kadar ürünlerin çevre dostu olması konusunda sıkı kontrol uyguluyoruz:

● Çevre dostu hammaddeler: Tehlikeli maddeleri azaltmak için çevre dostu malzeme standartlarına uygun olarak 1215 otomat çeliği kullanın.

● Yüzey işleme: Çevresel korozyon ve pastan korumak için metal veya çelik alaşımın yüzeyine kimyasal veya elektrokimyasal yöntemler yoluyla bir çinko tabakası kaplayan elektrokaplama teknolojisini benimseyin.

● Çevre sertifikası: Tüm ürünler, hiçbir tehlikeli maddenin bulunmadığından emin olmak için ROHS ve REACH gibi uluslararası çevre sertifikalarından geçmiştir.

● Üretim süreci: Otomatik üretim hatları, süreç boyunca hiçbir manuel temas olmaksızın enerji tüketimini ve atık oluşumunu azaltır. Tam otomatik çevrimiçi test ekipmanı aracılığıyla, parti tutarlılığını sağlamak için her ürün fabrika çıkışından önce boyutlar, geometrik toleranslar ve yüzey kusurları açısından tam bir incelemeye tabi tutulur.

Tanınmış yerli ve yabancı motor üreticileriyle uzun vadeli destekleyici işbirliğimiz var ve geniş çapta tanındık. 20 yıllık teknik birikimimiz ile malzeme kullanım oranını ve üretim süreçlerini sürekli olarak optimize ediyoruz. Ürünlerimiz ISO9001 ve IATF16949 kalite sistem sertifikalarından geçmiş olup, hammadde depolamasından bitmiş ürün teslimatına kadar tam izlenebilirlik sağlamaktadır.

● Verimli Ar-Ge ekibi: Hızlı tepki hızı, geliştirme maliyetlerinden ve zamandan tasarruf; müşterilerinin uygulamalarına uygun özel şekilli tasarımları endüstriyel sistem gereksinimlerine göre özelleştirebilmektedir.

● Üretim kapasitesi: 120 set yüksek hassasiyetli CNC ekipmanımız, bir tam otomatik kararma üretim hattımız, bir tam otomatik ultrasonik temizleme hattımız ve 10'dan fazla otomatik test ekipmanımız var. Aylık üretim kapasitesi 300.000 adete ulaşmakta olup, mevcut aylık satış hacmi yaklaşık 150.000-200.000 adet ve aylık kapasite fazlası %30-%50 civarındadır.

Aşağıdakilere odaklanarak nihai pazar talebine göre yönlendiriliyoruz:✅

Verimlilik artışı ve maliyet düşüşü✅

Düşük gürültü ve yüksek yeterlilik oranı✅

Çevre koruma

● Tasarım değişikliklerinde daha fazla esneklik

● Karar verme sürecinde yüksek verimlilik ve hız

● Hammaddeler ve çeşitli aksesuarlar için kısa tedarik süresi: "Çin'deki üretimin memleketi" olan Zhejiang Eyaletinde yer alan zengin bir tedarikçi tedarik zincirimiz var.

● HAWEN'in güvenilir, yüksek verimli ve yüksek kaliteli çözümleri, tüm müşterilerin dolambaçlı yollardan kaçınmasını sağlar; bizi seçtikten sonra diğer tedarikçilere geçmek konusunda isteksiz olacaklardır.

● HAWEN'i seçmek, müşterilerin geliştirme maliyetlerini, test maliyetlerini, üretim maliyetlerini ve satış sonrası hizmet maliyetlerini azaltmak anlamına gelir.

Malzeme Seçimi

1215 çeliği, kurşun gibi hiçbir tehlikeli madde içermeyen ve mükemmel işlenebilirliğe sahip, çevre dostu bir otomat çeliğidir, bu da onu hassas mekanik parçaların üretimi için uygun kılar.

● Kararlı fiziksel özellikler: Malzeme yoğunluğu 7,85g/cm³'te stabil olarak korunur.

● Kimyasal bileşim: Karbon (%0,09), Manganez (%0,75-%1,05), Fosfor (%0,04-%0,09) ve Kükürt (%0,26-%0,35). Nispeten yüksek kükürt içeriği çevre standartlarına uyum sağlarken işlenebilirliği artırır.

● Mekanik özellikler: Mükemmel boyutsal doğruluğa sahiptir; Sıcak haddelenmiş durumdaki çekme mukavemeti 390-540MPa'dır, soğuk çekmeden sonra 490-755MPa'ya ulaşabilir, sertliği 160-190HB'dir ve ısıl işlem görmeden doğrudan işlenebilir.

● Teslimat şekilleri: Sıcak haddelenmiş yuvarlak çelik, soğuk çekilmiş parlak çubuklar ve zemin çubukları olarak tedarik edilir; Soğuk ekstrüzyon işlemiyle çeşitli kesit şekilleri oluşturulabilir, böylece malzeme kaybından ve işlem süresinden tasarruf sağlanır.

● İşlenebilirlik: Düzgün kesme ve iyi talaş kırma performansı, takım aşınmasını azaltır ve yüzey kalitesini iyileştirir; otomatik tornalar ve CNC tornalar gibi otomatik ekipmanlarla toplu sürekli işleme için özellikle uygundur; aşınma direnci veya korozyon direnci, yüzeyin karbürlenmesi veya nikel kaplama yoluyla artırılabilir.

Proses Kontrolü

● İç delik tolerans kontrolü: ±0,015 mm'lik yüksek hassasiyete ulaşmak, işleme ekipmanı ve proses stabilitesi konusunda son derece yüksek gereksinimler doğurur. Böylesine hassas bir tolerans aralığı, işleme ekipmanının (örneğin, CNC takım tezgahları), yüksek kaliteli kesici takımların ve kararlı süreçlerin (örneğin, sıcaklık kontrolü, titreşim bastırma) yüksek doğruluğunu gerektirir; herhangi bir küçük sapma, ürün kalitesi sorunlarına yol açabilir. Şirketimiz garanti için ileri teknolojileri benimser: Seri üretimin tutarlılığını sağlamak için yüksek hassasiyetli ölçüm cihazları (örn. Koordinat Ölçüm Makinesi (CMM), Yuvarlaklık Test Cihazı, Profil Ölçüm Cihazı), sıkı proses kontrolü (örn. İstatistiksel Proses Kontrolü (SPC)) ve istikrarlı bir işleme ortamı aracılığıyla gerçekleştirilir.

● Uygulama değeri: Hassas şanzıman sistemlerinde iç delik toleransı, parçalar ve şaftlar arasındaki montaj doğruluğunu doğrudan etkiler; bu, şanzıman verimliliği, gürültü kontrolü ve ürün hizmet ömrüyle ilişkilidir ve üst düzey üretimin temel teknik göstergesidir.

● Kullanım sırasında ürünlerin stabilitesini ve dayanıklılığını sağlamak için tüm üretim süreci üzerinde sıkı kontrol uyguluyoruz.

● Malzeme performansı uyumu: Aşınma direncini ve yorulma mukavemetini artırmak için malzeme sertliğini ve ısıl işlem süreçlerini sıkı bir şekilde kontrol edin.

Yüzey İşlem - Elektrokaplama

Tek yivli V kayış kasnağı metal malzemelerden yapıldığından, zorlu servis ortamları kaçınılmaz olarak yedek parçaların paslanmasına veya korozyonuna neden olacaktır. Firmamız profesyonel ve deneyimli bir çekirdek Ar-Ge ekibine sahiptir. Yıllar süren pratik deneyim ve denemeler sayesinde, bu ürün için özel bir yüzey işleme formülü geliştirdik ve tam otomatik kurutma sistemine sahip tam otomatik elektrokaplama ekipmanını benimsedik. Elektrolizle kaplanmış katmanın kalınlığı yerel, endüstriyel ve uluslararası standartları karşılayarak mikron düzeyinde bir yüzeye ulaşır. Süreç boyunca manuel temas olmaması, ürünlerin korozyon direncini arttırır, endüstri standartlarını karşılar ve manuel temasın neden olduğu ürün çarpışma riskini azaltır.

Not: Karartma ve nikel kaplama gibi diğer yüzey işleme yöntemleri de mevcuttur ve müşteri gereksinimlerine göre özelleştirilebilir.

Çevresel Gereksinimler

Tüm ürünler, malzeme ve yüzey işlemi açısından çevresel gereklilikleri karşılamaktadır ve ROHS ve REACH sertifikasyon raporlarıyla desteklenmektedir.

Ar-Ge ve Özelleştirme Yetenekleri

Profesyonel Ar-Ge teknik ekibimiz 20 yıllık derinlemesine endüstri deneyimine sahiptir. Müşteri ihtiyaçlarını karşılayabilir, onların özel gereksinimlerine ve uygulama alanlarına göre sıkıntı noktalarını çözebilir ve özel şekilli kayış kasnaklarını özelleştirebiliriz. Müşterilerimizi, belirlenmiş hammaddelere ve yüzey işlemlerine sahip özelleştirilmiş ürünler de dahil olmak üzere, özelleştirme için çizimler sunmaya sıcak bir şekilde karşılıyoruz ve ayrıca yurtdışındaki müşterilerimizi fabrikamızı ziyaret etmeye davet ediyoruz.

Yeni Organizasyon Yapısından Gelen Sinerji

Yeni organizasyon yapısı HAWEN'in müşteri beklentilerini etkin işbirliği temelinde karşılamasını sağlıyor.

Yurt İçi Müşteriler ve Pazar Payı

Sanjiang Electric, LG Tianjin ve Nidec gibi yerli müşterilerle on yılı aşkın bir işbirliği ilişkisine sahip uzun vadeli stratejik işbirliğimiz var. Şu ana kadar firmamız Çin'de tek oluklu V kayış kasnaklarında %20'lik bir pazar payına ulaştı.
