Rotor Çekirdeği

HAWEN, Kaliteli Rotor çekirdeklerine gelişmiş hassas üretim uzmanlığı sağlamaya odaklanmaktadır. Stator Çekirdeği, robotik kollar ve yeni enerji araçları için güvenilir performans sunar. Profesyonel bir üretici olarak endüstriyel otomasyon ve enerji sektörlerinde alıcıların ihtiyaçlarını karşılamak için özelleştirilmiş hizmetler sunuyoruz.

Ürün Özellikleri

Ürün Uygulama Alanları

HAWEN (Trilon), makine endüstrisinde 20 yıldan fazla derin bir deneyime sahip bir kuruluştur. 2015 yılından bu yana ağırlıklı olarak robot kollarının ortak korunmasında ve enerji sektöründe kullanılan stator çekirdeklerinin Ar-Ge ve üretimine odaklandık. Stator çekirdeklerimiz 20# Karbon Çelik ve 42CrMo Alaşımlı Çelikten hassas şekilde işlenmiştir.

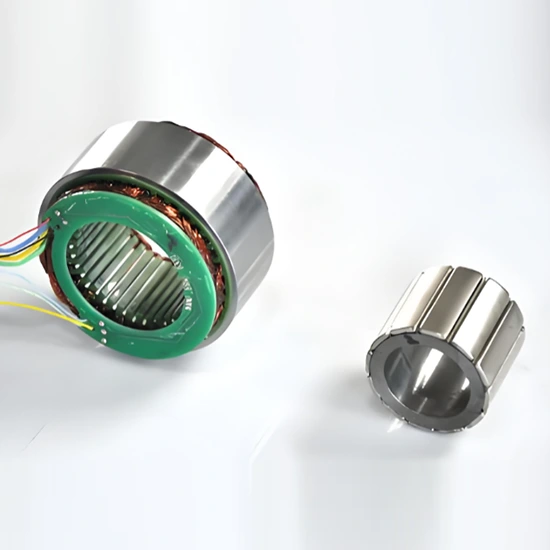

Endüstriyel sektördeki çeşitli elektrik motorlarının temel bileşeni olan stator çekirdekleri robotik kollara, kompresörlere ve diğer ekipmanlara uygulanır. Otomatik üretim ve proses kontrolünü destekleyen yüksek verimli elektromekanik enerji dönüşümü gerçekleştirirler.

Enerji ve enerji endüstrisinde stator çekirdekleri, rüzgar türbinleri ve buhar türbinleri gibi enerji üretim ekipmanlarında yaygın olarak kullanılmaktadır. Rüzgar türbinlerine yönelik stator çekirdekleri, ısı dağılımını optimize etmek, sıcaklık artışını ve elektromanyetik kaybı etkin bir şekilde azaltmak ve ekipman performansını ve servis ömrünü artırmak için açık eğik yuvalar ve havalandırma yuvası plakaları içeren özel bir yapısal tasarıma sahiptir.

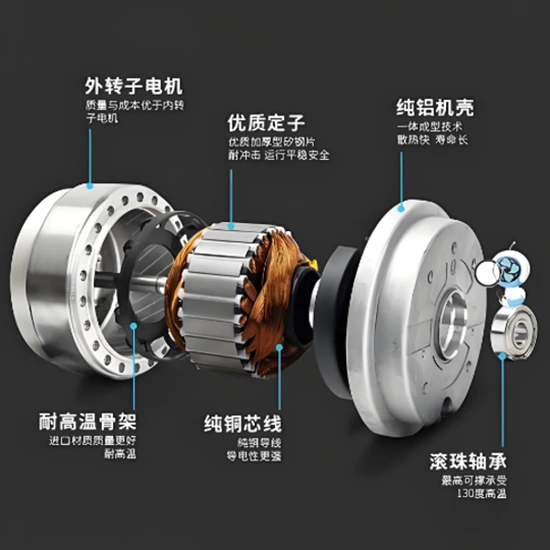

Ulaşım ve gelişen teknolojilerde stator çekirdekleri, yeni enerji araçlarına yönelik motorların ve robotlara yönelik servo motorların temel bileşenleridir. Yüksek verimli tasarımları, tahrik sistemlerinin güç yoğunluğunu ve enerji verimliliğini doğrudan etkiler. Stator çekirdeklerinin teknik özü malzeme ve yapısal optimizasyonda yatmaktadır.

Ürünlerimiz, ağırlıklı olarak robotik kol eklem koruması alanında hizmet veren çok çeşitli endüstrileri kapsamakta olup, yüksek hassasiyetli ve hassas üretim kabiliyetine sahibiz.

Ürün Uygulama Ekipmanları ve Ana Müşteriler

Yukarıdaki ürünler esas olarak Nidec, Midea, Haier ve diğer tanınmış şirketlerin de dahil olduğu ana müşterilerle endüstriyel robotik kolların motorlarına uygulanmaktadır.

Teknik Parametreler: 20 # Karbon Çelik Stator Çekirdeği

Teknik Parametreler: 42CrMo Alaşımlı Çelik Stator Çekirdeği

Temel Avantajlar

Üretim Kaynakları ve Altyapısı

HAWEN istikrarlı bir üretim temeli oluşturmak için otomatik üretim kaynaklarına yatırım yapmaya devam ediyor. Tesis, otomatik bir yüzey temizleme hattı ve otomatik bir siyah oksit işleme hattı ile desteklenen, büyük ölçekli ve sürekli üretime olanak tanıyan 10 adet tam otomatik üretim hattını işletmektedir.

Mühendislik Uzmanlığı ve Ürün Gerçekleştirme

Olgun bir mühendislik ekibi tarafından desteklenen HAWEN, müşteri ürün geliştirme sürecine erken bir aşamada katılmaktadır. HAWEN, endüstriyel sistem gereksinimlerini, yapısal tasarımı ve malzeme ve süreç seçimini değerlendirerek, ürünlerin üretilebilir ve ölçeklenebilir kalırken işlevsel ve performans gereksinimlerini karşılamasını sağlar.

Hassas İşleme ve Otomatik Uygulama

Tüm kritik işleme süreçleri yüksek hassasiyetli otomatik ekipmanlar kullanılarak gerçekleştirilir. Çekirdek boyut kontrolü stabildir ve iç delik toleransı gibi temel toleranslar ≤0,005 mm'de korunur. Otomatik yürütme, insan müdahalesini en aza indirir ve tekrarlanabilirlik ve tutarlılık sağlar.

Uçtan Uca Kalite Yönetimi ve Veri İzleme

Kalite kontrolü, tutarlılığın sıkı bir şekilde yönetildiği hammadde tedarik aşamasında başlar. Üretim sırasında, çevrimiçi denetim sistemleri temel parametreleri gerçek zamanlı olarak izleyerek sapmaların zamanında tanımlanmasına ve düzeltilmesine olanak tanır. Sevkiyat öncesi %100 inceleme ile proses verim oranı %99,995'te kalır.

Çevreye Duyarlı Malzemeler ve Temiz Süreçler

HAWEN, malzeme seçimi ve üretim süreçlerinde çevresel gereklilikleri sıkı bir şekilde uygulamaktadır. Ürünler, zararlı maddeleri azaltmak için 1215 düşük karbonlu otomat çeliği kullanılarak üretilmektedir. Yüzey işleme, tam otomatik bir siyah oksit işlemiyle gerçekleştirilir, manuel kirlenmeyi önlerken korozyon direncini artırır ve israfı azaltır. Ürünler ROHS, REACH ve diğer uluslararası çevre düzenlemelerine uygundur.

Özelleştirme ve Sistem Uyumluluğu

Farklı müşteri endüstriyel sistem konfigürasyonlarına ve çalışma koşullarına bağlı olarak HAWEN, uygun uygulama uyumu ve operasyonel güvenilirliği sağlamak için özelleştirilmiş ve özel şekilli tasarımlar sunar. Erken mühendislik katılımı, daha sonraki değişiklikleri ve test çabalarını azaltır.

Üretim Kapasitesi ve Teslimat Esnekliği

HAWEN'in toplam aylık kapasitesi yaklaşık 5 milyon adede ulaşıyor. Mevcut 3-4 milyon adetlik aylık sevkiyatla %40-%60 kapasite mevcut durumda. Bu yapı, proje ölçeklendirmesini, teslimat programı ayarlamalarını ve pazar talebindeki değişiklikleri destekler.

Bölgesel Tedarik Zinciri ve Duyarlılık

Çin'in önemli üretim merkezlerinden biri olan Zhejiang Eyaletinde bulunan HAWEN, olgun yerel tedarikçilerle uzun vadeli işbirliğinden yararlanmaktadır. Kısa tedarik süreleri ve istikrarlı tedarik, teslimat güvenilirliğini ve yanıt hızını artırır.

Müşteri Sonuçları ve Uzun Vadeli Değer

İstikrarlı üretim kaynakları, verimli mühendislik uygulaması ve güvenilir bir kalite sistemi aracılığıyla HAWEN, müşterilerin maliyet verimliliği, düşük gürültülü çalışma, yüksek yeterlilik oranları ve çevresel uyumluluk elde etmelerine yardımcı olur. HAWEN'i seçmek, ürünün yaşam döngüsü boyunca geliştirme, test etme, üretim ve satış sonrası hizmetlerdeki toplam maliyetleri azaltır.

Malzeme Seçimi

45# Karbon Çelik

45# Karbon Çelik, orta karbonlu çelik kategorisine ait, yaklaşık %0,42 ila %0,50 karbon içeriğine sahip, yüksek kaliteli bir karbon yapı çeliğidir. Malzeme yoğunluğu 7,85 g/cm³'tür; Kimyasal bileşimi %0,50 - %0,80 manganez, %0,17 - %0,37 silikon içerir ve fosfor ve kükürt gibi sıkı bir şekilde kontrol edilen safsızlık elementleri içerir. Mekanik Özellikler ve Isıl İşlem: 600 MPa'dan az olmayan bir çekme mukavemeti, 355 MPa'dan az olmayan bir akma mukavemeti, %16'dan az olmayan bir uzama ve en az %16'lık bir alan azalması ile mükemmel kapsamlı mekanik özelliklere sahiptir. %40. Zayıf sertleşebilirliği nedeniyle, suyla söndürme sırasında çatlamaya eğilimlidir ve ortalama kaynaklanabilirliğe sahiptir; iç gerilimi azaltmak için kaynak öncesi ön ısıtma ve kaynak sonrası tavlama gerekir. Isıl işlemde su verme ve temperleme (su verme artı yüksek sıcaklıkta temperleme) performansını optimize edebilir: söndürme sıcaklığı genellikle yaklaşık 840°C'dir, temperleme sıcaklığı 560-600°C'dir ve sertlik HRC 22-34'e ulaşabilir.

42CrMo Alaşımlı Çelik

42CrMo, mükemmel kapsamlı mekanik özellikleriyle tanınan ultra yüksek mukavemetli alaşımlı yapı çeliğidir ve yüksek mukavemet ve tokluk gereksinimleri olan endüstriyel alanlarda yaygın olarak kullanılır. Ana kimyasal bileşimi %0,38~0,45 karbon (C), %0,90~1,20 krom (Cr), %0,15~0,25 molibden (Mo) ve az miktarda silikon (Si) ve manganez içerir. (Mn). Bu bileşim tasarımı, malzemeye yüksek mukavemet, iyi tokluk, yüksek sertleşebilirlik ve bariz bir temper kırılganlığı kazandırmaz. Su verme ve temperleme sonrasında, yüksek bir yorulma limiti ve çoklu darbelere karşı direnç elde edebilir ve ayrıca düşük sıcaklıkta mükemmel darbe tokluğu sergiler. Mekanik Özellikler: Çekme mukavemeti σb ≥1080 MPa, akma mukavemeti σs ≥930 MPa, uzama δ5 ≥%12, alan azalması ψ ≥%45, darbe enerjisi Akv ≥63 J, darbe dayanıklılığı αkv ≥78 J/cm²; Tavlanmış durumdaki sertlik 147~241 HB'dir ve su verme ve temperleme sonrası sertlik ≤217 HBW'de kontrol edilebilir.

Proses Kontrolü

● Delik Toleransı Kontrolü: ±0,008 mm'lik yüksek hassasiyete ulaşmak, işleme ekipmanı ve proses stabilitesi konusunda son derece katı gereksinimler gerektirir. Böylesine hassas bir tolerans aralığı, işleme ekipmanının (örneğin, CNC takım tezgahları), yüksek kaliteli kesme takımlarının, istikrarlı proses koşullarının ve güvenilir fikstürlerin (örneğin, sıcaklık kontrolü, titreşim bastırma) en üst düzeyde doğruluğunu gerektirir; herhangi bir küçük sapma, ürün kalitesinde kusurlara neden olabilir. Bu hassasiyeti sağlamak için gelişmiş üretim süreçlerini benimseriz: yüksek hassasiyetli ölçüm cihazları (örn. Koordinat Ölçüm Makinesi (CMM), Yuvarlaklık Test Cihazı, Profil Ölçüm Cihazı), sıkı proses kontrolü (örn. İstatistiksel Proses Kontrolü (SPC)) ve seri üretim tutarlılığını garanti eden stabilize bir işleme ortamı aracılığıyla gerçekleştirilir. Uygulama Değeri: Hassas iletim sistemlerinde delik toleransı, şanzıman için kritik olan bileşenler ve şaftlar arasındaki montaj doğruluğunu doğrudan etkiler. verimlilik, gürültü kontrolü ve ürün hizmet ömrü — üst düzey üretim için temel bir teknik göstergedir.

Kullanım sırasında ürünlerin stabilitesini ve dayanıklılığını sağlamak için üretim süreci boyunca sıkı kalite kontrol uyguluyoruz.

● Malzeme Performansı Eşleştirme: Aşınma direncini ve yorulma mukavemetini etkili bir şekilde artırmak için malzeme sertliğini ve ısıl işlem süreçlerini sıkı bir şekilde kontrol edin.

Yüzey İşlem - Temizleme ve Pasivasyon

Stator çekirdekleri metal malzemelerden yapılmıştır ve zorlu ortamlarda çalışırlar; bu da, uygun işlem yapılmadığı takdirde kaçınılmaz olarak yedek parçaların paslanmasına ve korozyonuna neden olur. Firmamız profesyonel ve deneyimli bir çekirdek Ar-Ge ekibine sahiptir; Yılların pratik deneyimi ve tekrarlanan denemeler sonucunda bu ürün için özel bir yüzey işleme formülü geliştirdik. Tüm süreç boyunca ürünlerle manuel temas gerektirmeyen, tam otomatik bir kurutma sistemiyle birleştirilmiş bir temizleme ve pasifleştirme sürecini benimsiyoruz. Bu, yalnızca ürünlerin korozyon direncini endüstri standartlarını karşılayacak şekilde arttırmakla kalmaz, aynı zamanda insan temasından kaynaklanan ürün çarpışma riskini de azaltır ve ürünlerin operasyonel stabilitesini sağlar.

Genel elektrokaplama, çinko kaplama ve nikel kaplama gibi diğer elektrokaplama işlemleri de mevcuttur ve müşteri gereksinimlerine göre tamamen özelleştirilebilir.

Çevresel Gereksinimler

Tüm ürünler, hammadde seçimi ve yüzey işleme süreçleri açısından katı çevre koruma gerekliliklerini karşılamaktadır ve resmi ROHS ve REACH sertifikasyon raporlarıyla desteklenmektedir.

Ar-Ge ve Özelleştirme Yetenekleri

Profesyonel Ar-Ge ve teknik ekibimiz 20 yıllık derinlemesine endüstri deneyimine sahiptir. Müşteri gereksinimlerini tam olarak karşılayabilir, teknik sıkıntı noktalarını özel uygulama senaryolarına ve taleplerine göre çözebilir ve özel şekilli stator çekirdeklerini özelleştirebiliriz. Belirlenen hammaddelere ve yüzey işleme süreçlerine sahip özelleştirilmiş ürünler de dahil olmak üzere, sağlanan çizimlere göre özelleştirmeyi memnuniyetle karşılıyoruz. Ayrıca yurtdışından gelen ziyaretçileri de üretim fabrikamızı ziyaret etmeye samimi bir davette bulunuyoruz.

Yeni Organizasyon Yapısından Gelen Sinerji

Yeni organizasyon yapısının getirdiği sinerji, HAWEN'in müşteri beklentilerini derinlemesine ve etkin işbirliği temelinde tam olarak karşılamasını sağlıyor.

Yurt İçi Müşteriler

Sanjiang Electric, LG Tianjin ve Nidec gibi yerli müşterilerle, on yılı aşkın süredir istikrarlı bir işbirliği ilişkisiyle uzun vadeli stratejik ortaklıklar kurduk.
