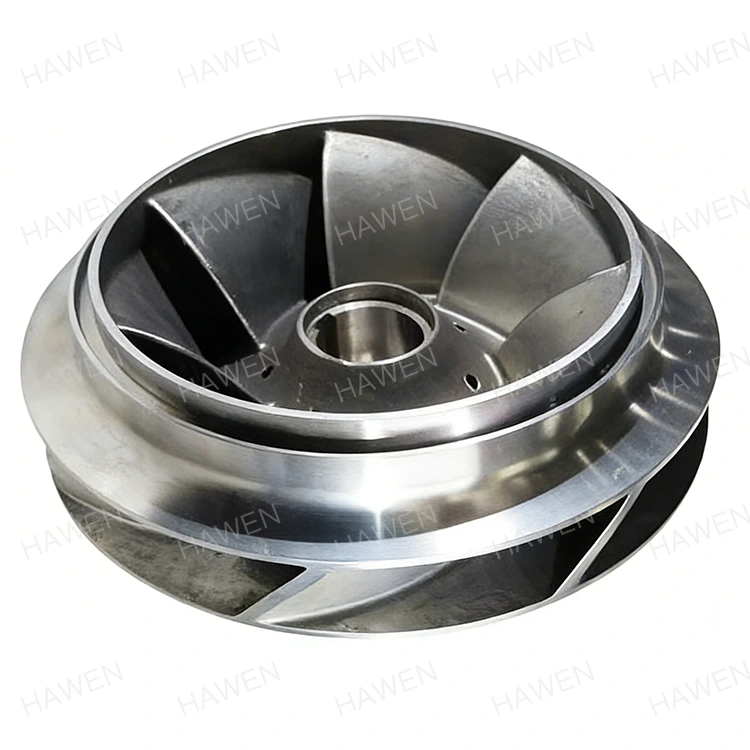

Hassas Döküm Paslanmaz Çelik Çark

HAWEN, ağır hizmet tipi endüstriyel pompalar için özel Hassas Döküm Paslanmaz Çelik Çark üniteleri konusunda uzmanlaşmış, Çin merkezli önde gelen bir üretici ve tedarikçidir. Son derece aşındırıcı ortamlara, asidik ortamlara ve tuzlu çözeltilere dayanacak şekilde tasarlanan bu bileşenler, optimize edilmiş hidrolik verimlilik ve dinamik stabilite sağlar. 304, 316 ve 2205 Duplex dahil olmak üzere yüksek kaliteli alaşımlar kullanan üretim sürecimiz, hassas toleransları, düzgün sıvı geçişlerini ve minimum bakım maliyetlerini garanti eder. Zorlu çalışma koşullarında ekipmanın servis ömrünü uzatmak üzere tasarlanmış güvenilir OEM çözümleri için mühendislik ekibimizle ortak olun.

Karmaşık Çark Yapıları için Hassas Döküm Teknolojisi

Modern endüstriyel sıvı taşıma sistemleri, yüksek basınçlı kimyasal proses pompaları ve özel deniz sirkülasyon sistemleri, hassas iç kanat geometrisi, dengeli dinamik profiller ve düzgün hidrolik akış geçişleri gerektirir. Geleneksel kum döküm yöntemleri veya çok parçalı kaynaklı imalatlar, yüzey pürüzlülüğü, boyutsal yanlışlıklar veya yapısal zayıflık yaratmadan karmaşık iç kanallar üretmeye çalışırken sıklıkla yetersiz kalır. Silika sol hassas dökümün uygulanması, karmaşık CAD modellerini katı boyutsal doğrulukla doğrudan katı metale kopyalayarak bu mühendislik sınırlamalarını çözer.

Bu hassas üretim yaklaşımı, geleneksel bağlantı hatlarını ve gerilim yoğunlaşma noktalarını ortadan kaldırarak ortamın emme gözüne girdiği andan boşaltma kıvrımından çıkana kadar akışkan dinamiğini optimize eden birleşik bir yapı üretir. Yüksek yoğunluklu seramik kalıplar ve vakum destekli dökme teknikleri kullanılarak, elde edilen bileşenler, döküm sonrası kapsamlı metal çıkarma ihtiyacını büyük ölçüde azaltan netlere yakın şekillere ulaşır.

Karmaşık Geometri ve Sorunsuz Akış Yolları

• Hidrolik Kanat Hassasiyeti:Sıvıyı sorunsuz bir şekilde yönlendirmek için karmaşık, üç boyutlu kavisli kanatları doğru şekilde kopyalar, iç sürtünme kayıplarını, kavitasyon riskini ve enerji israfına neden olan türbülansı en aza indirir.
• Yapısal Bütünlük:Düşük dereceli döküm yöntemlerinde yaygın olarak görülen iç gaz gözenekliliği, büzülme delikleri veya soğuk kapatmalardan yoksun, homojen bir metal tanecik yapısı sunar.
• Net'e Yakın Şekil Verimliliği:Doğrudan seramik kabuk kalıbından ultra sıkı boyut toleranslarına ulaşarak ham alaşım malzemesinden tasarruf sağlar ve sonraki CNC bitirme döngülerini kısaltır.
• Düzgün Duvar Kalınlığı:Örtülü ve açık bölümlerde tutarlı duvar boyutlarını koruyarak yüksek iç hidrolik basınçlar altında dengeli gerilim dağılımı sağlar.

Çok Yönlü Yapısal Seçenekler

• Kapalı Tasarım:Sıvı geçişlerini tamamen kapatmak için ön ve arka örtüleri içerir. Bu konfigürasyon, berrak, topaklanmayan sıvılarla çalışırken maksimum hidrolik verimlilik ve yüksek kafa basınçları sağlar.
• Yarı Açık Tasarım:Yalnızca açık kanat yüzleriyle eşleştirilmiş bir arka kaplama içerir. Orta düzeyde katı madde içeren ortamları pompalarken partikül birikimini önleyerek yapısal güç ve açıklık arasında optimal bir denge sağlar.
• Açık Tasarım:Ön ve arka kaplamaları tamamen ortadan kaldırarak kanatları doğrudan kasaya maruz bırakır. Bu düzen özellikle ağır çamurların, yüksek viskoziteli sıvıların veya uzun lifler içeren sıvıların pompalanması için tasarlanmıştır.

Paslanmaz Çelik Malzemenin Temel Avantajları

Malzeme seçimi erken mekanik arızaya, galvanik korozyona ve agresif sıvı ortamlardaki kimyasal bozulmaya karşı birincil savunma görevi görür. Yüksek dereceli alaşım formülasyonlarının kullanılması, agresif kimyasallara, acı suya veya aşırı çalışma sıcaklıklarına sürekli maruz kaldığında bile iç bileşenlerin yapısal bütünlüğü, yüzey pürüzsüzlüğünü ve boyutsal stabiliteyi korumasını sağlar.

Geleneksel karbon çeliği veya dökme demir yerine hassas döküm paslanmaz çelik pervanenin seçilmesi, sürekli çalışma sürelerini uzatarak ve plansız sistem kapanma sıklığını azaltarak toplam yaşam döngüsü maliyetlerini büyük ölçüde azaltır. Doğal krom içeriği, alttaki metal matrisi devam eden kimyasal saldırılardan yalıtan, kendi kendini onaran pasif bir oksit filmi oluşturur.

Alaşım Kaliteleri ve Performans Avantajları

• Sınıf 304 Alaşım:Genel atmosferik oksidasyona, organik asitlere ve nötr endüstriyel proses sıvılarına karşı güvenilir direnç sunan çok yönlü bir temel görevi görür.
• Sınıf 316 Alaşım:%2-3 molibden içeriğiyle zenginleştirilen bu kalite, klorür açısından zengin ortamlarda, solventlerde ve asidik proses akışlarında çukurlaşma ve çatlak korozyonuna karşı olağanüstü direnç gösterir.
• 2205 Dubleks Alaşım:Yüksek tuzlu deniz suyu ortamlarında stres korozyon çatlamasına karşı üstün bağışıklığın yanı sıra geleneksel östenitik alaşımlara göre iki kat daha fazla akma mukavemeti sağlamak üzere karışık bir östenitik-ferritik mikro yapıyı birleştirir.

Üretim Süreci ve Kalite Kontrolü

Zorlu endüstriyel uygulamalara yönelik yüksek performanslı bileşenler sunmak, üretimin her aşamasında sıkı kalite kontrolü gerektirir. Yüksek saflıkta mum modellerinin ilk enjeksiyonundan son dinamik dengeleme doğrulamasına kadar her üretim adımı, standartlaştırılmış kalite güvence protokolleri tarafından yönetilir.

Gelişmiş dökümhane teknikleri, kimyasal bileşimin uluslararası malzeme spesifikasyonlarına tam olarak uymasını sağlarken, otomatik tahribatsız test ekipmanları, bitmiş ürünler üretim tesisi zeminini terk etmeden önce gizli iç kusurları tespit eder.

Doğrulama ve Denetim Protokolleri

• Spektrografik Isı Analizi:Her eriyik partisi, element bileşimlerinin ASTM, DIN ve ISO malzeme standartlarıyla tam olarak uyumlu olduğunu doğrulamak için optik emisyon spektrometrisine tabi tutulur.
• 3D Koordinat Ölçümü:Yüksek hassasiyetli CMM denetimi, kritik boyutları, bıçak açılarını, göz çaplarını ve göbek konfigürasyonlarını tam müşteri mühendislik çizimlerine göre doğrular.
• ISO 1940 Dinamik Dengeleme:Dönme titreşimini ortadan kaldırmak, yatak gerilimini azaltmak ve pompanın fısıltı kadar sessiz çalışmasını sağlamak için her ünite otomatik dengeleme donanımlarında G6.3 veya daha yüksek standartlara göre dinamik olarak dengelenmiştir.
• Kimyasal Yüzey Pasivasyonu:Bitmiş parçalar, serbest demir parçacıklarını çıkarmak için kontrollü asitle temizleme ve pasifleştirmeye tabi tutularak koruyucu krom oksit yüzey katmanını zenginleştirir.
• Tahribatsız Muayene (NDT):Yüzeyi kıran mikro çatlaklardan veya iğne deliklerinden tamamen arınmayı garanti etmek için kritik stres bölgelerine boya penetrant muayenesi ve sıvı boya testi uygulanır.

Akışkan Uygulamalarında Performans Avantajları

Hassas döküm paslanmaz çelik çarkın endüstriyel sıvı taşıma sistemlerine doğrudan entegre edilmesi, önemli düzeyde operasyonel verimlilik, daha düşük enerji tüketimi ve daha uzun makine servis ömrü sağlar. Pürüzsüz dahili sıvı geçişleri, dahili sıvı direncini önemli ölçüde azaltarak elektrikli sürücülerin değişen görev noktalarında en yüksek verimlilikte çalışmasına olanak tanır.

Ayrıca, yüksek dereceli paslanmaz alaşımların yüksek mekanik sertliği ve dayanıklılığı, damlacık erozyonuna ve bölgesel kavitasyon çukurlaşmasına karşı olağanüstü bir dayanıklılık sağlayarak, pompanın yıllar süren sürekli hizmet boyunca orijinal basınç ve akış performansı değerlerini korumasını sağlar.

Operasyonel Etki

• Uzatılmış Servis Aralıkları:Üstün aşınma direnci, yüksek hızlı sıvı akışının ve asılı ince parçacıkların neden olduğu erozyona karşı koruma sağlar.
• Daha Düşük Toplam Sahip Olma Maliyeti:Minimal yüzey kirlenmesi ve sıfır pas birikmesi, daha az bakım müdahalesi, daha düşük yedek parça tüketimi ve minimum operasyonel arıza süresi anlamına gelir.
• Tutarlı Hidrolik Çıkış:Kararlı kanat geometrileri, uzun çalışma döngüleri boyunca akışın bozulmasını önleyerek öngörülebilir proses akış hızları ve kararlı sistem basınç profilleri sağlar.
• Titreşim Azaltma:Dinamik denge hassasiyeti şaftın sapmasını önleyerek mekanik contaları ve tahrik yataklarını erken mekanik aşınmaya karşı korur.

Endüstriyel Uygulamalar

Kritik altyapılarda ve zorlu endüstriyel ortamlarda maksimum güvenilirlik için tasarlanan bu hassas döküm bileşenler, bileşen arızasının bir seçenek olmadığı zorlu sektörlerde geniş bir yelpazede kusursuz performans gösterir.

• Endüstriyel Su Arıtma ve Tuzdan Arındırma:Yüksek basınçlı ters ozmoz besleme sistemleri, acı su sirkülasyonu ve deniz suyu alım işleme tesisleri.
• Kimyasal ve Petrokimya İşleme:Konsantre asitlerin, alkali çözeltilerin, organik solventlerin ve aşındırıcı kimyasal bypass akışlarının güvenli şekilde taşınması.
• Denizcilik ve Açık Deniz Makineleri:Kritik deniz suyu soğutma devreleri, sintine yönetimi, balast transfer sistemleri ve açık deniz platformu yangın pompası üniteleri.
• Yiyecek, İçecek ve Süt Ürünleri İşleme:Yenilebilir sıvıların, şurup konsantrelerinin ve yıkama solüsyonlarının, kirletici olmayan, pasifleştirilmiş pürüzsüz yüzeyler gerektiren hijyenik transferi.
• İlaç ve Biyoteknoloji Üretimi:Yüksek yüzey kalitesi standartlarının bakteriyel yapışmayı önlediği ultra saf sıvı transferi ve reaktif et suyu sirkülasyonu.
• Kağıt Hamuru, Kağıt ve Tekstil İşleme:Lifli bulamaçların, agresif ağartma maddelerinin ve yüksek sıcaklıktaki boya sıvılarının tıkanma veya korozyon olmadan işlenmesi.

Teknik Özellikler

Bu bileşen serisinin operasyonel yetenekleri ve teknik parametreleri aşağıdaki kapsamlı mühendislik referans tablosunda özetlenmiştir:

Özelleştirme Yeteneği

OEM makine üreticilerinin ve küresel mühendislik projelerinin çeşitli gereksinimlerini karşılamak için kapsamlı özel üretim hizmetleri doğrudan dijital tasarım varlıklarından veya fiziksel fiziksel prototiplerden edinilebilir. Gelişmiş 3D modelleme ve akışkan simülasyon araçlarıyla çalışan mühendislik ekipleri, özel pompa gövdelerinde optimum performans için kanat açılarını, göbek bağlantılarını ve örtü açıklıklarını iyileştirmek amacıyla doğrudan ekipman geliştiricileriyle işbirliği yapıyor.

İster özel akışkan sistemleri için tek seferlik prototipler üretirken, ister yüksek hacimli OEM toplu üretimine ölçeklendirirken, esnek takım kurulumu ve hassas işleme yetenekleri, hızlı teslim sürelerini ve sıkı mühendislik tolerans spesifikasyonlarına tam uyumu garanti eder.

Özel Mühendislik Seçenekleri

• Çizime Dayalı Üretim:Müşteri tarafından sağlanan 2D CAD çizimlerine, 3D STEP/IGES modellerine veya fiziksel örnek ters mühendisliğine dayalı doğrudan üretim.
• Özel Hub ve Kama Yuvası İşleme:Tescilli motor şaftı arayüzlerine uyacak şekilde özel şaft deliği boyutları, kamalar, diş bağlantıları ve tahrik kama kanalları.
• Hidrolik Profil Oluşturma:Belirli görev koşulları için kafa akışı eğrilerini optimize etmek amacıyla bıçak sayısının, çıkış açısının ve örtü geometrisinin değiştirilmesi.
• Özel Yüzey Kaplamaları:Ultra aşındırıcı çamurlu ortamlar için aşınmaya dayanıklı veya sürtünmeyi azaltan yüzey işlemlerinin uygulanması.

Karşılaştırmalı Avantajlar

Farklı metalik alaşımların zorlu çalışma koşullarında nasıl performans gösterdiğini anlamak, tesis yöneticilerinin ve ekipman tasarımcılarının uzun vadeli operasyonel başarı için doğru malzemeyi seçmesine yardımcı olur. Aşağıdaki karşılaştırma tablosu, akışkan ekipman imalatında kullanılan yaygın yapısal alaşımlar arasındaki temel performans farklılıklarını vurgulamaktadır:

Neden Bizi Seçmelisiniz?

Doğru üretim ortağını seçmek, doğru hammaddeyi seçmek kadar önemlidir. Modern kalite yönetim sistemleri altında faaliyet gösteren özel bir üretim merkezi olan tesisimiz, küresel pazarlara yüksek performanslı bileşenler sunmak için gelişmiş metalurjik döküm teknolojisini kapsamlı hassas son işlem hizmetleriyle birleştiriyor.

• Kanıtlanmış Üretim Mirası:Modern üretim altyapısı ve onlarca yıllık endüstri ilerlemesi ile desteklenen hassas mekanik işlemedeki derin mühendislik kökleri.
• Sağlam Üretim Kapasitesi:Sabit geri dönüş programları ile büyük ölçekli üretim kotalarını destekleyebilen modern dökümhaneler ve otomatik CNC son işlem hatları.
• Şirket İçi Kalite Kontrolü:CMM, OES spektrografları, dinamik dengeleme üniteleri ve tahribatsız test süitleriyle donatılmış tam entegre denetim laboratuvarları.
• Küresel Mühendislik Desteği:Malzeme seçimi, hızlı prototip oluşturma ve CAD'den dökümhaneye takım optimizasyonu için özel destek sunan deneyimli teknik ekipler.
• Uçtan Uca İzlenebilirlik:Her üretim partisiyle birlikte sağlanan eksiksiz malzeme sertifikasyonu, denetim kayıtları ve boyut doğrulama raporları.

Sıkça Sorulan Sorular (SSS)

S1: Geleneksel kum dökümüne göre silika sol hassas dökümü seçmenin birincil operasyonel avantajı nedir?

Silika sol hassas döküm, önemli ölçüde daha düzgün yüzey kaplamaları (tipik olarak Ra 3,2 µm veya daha iyi döküm) ve daha sıkı boyut toleransları sağlar. Bu, kaba kum döküm parçalara kıyasla üstün iç hidrolik verimlilik, daha düşük sıvı sürtünmesi, daha az kavitasyon riski ve minimum döküm sonrası işleme işi ile sonuçlanır.

Soru 2: Yüksek tuzluluk oranına sahip deniz suyu pompalama sistemleri için hangi paslanmaz çelik alaşım kalitesi seçilmelidir?

316 Sınıfı genel klorür çözeltileri için yeterli korozyon direnci sağlarken, 2205 Dubleks alaşımı konsantre deniz suyu, açık deniz sirkülasyonu ve tuzdan arındırma sistemleri için şiddetle tavsiye edilir. 2205 Duplex, standart 300 serisi alaşımların iki katı mekanik akma dayanımının yanı sıra çukurlaşma, çatlak korozyonu ve gerilimli korozyon çatlamasına karşı üstün direnç sunar.

S3: ISO 1940 standardına göre dinamik dengeleme, akışkan ekipmanının ömrünü nasıl artırır?

Dinamik dengeleme, dönen bileşen boyunca asimetrik kütle dağılımını ortadan kaldırır. ISO 1940 G6.3 veya G2.5 standartlarına göre dengeleme, çalışma sırasında radyal ve eksenel titreşimi büyük ölçüde en aza indirerek pompa yataklarının, mekanik salmastraların ve elektrikli tahrik kaplinlerinin erken arızalanmasını önler.

S4: Hassas döküm paslanmaz çelik çark, yüksek katı içerikli sıvıları taşıyacak şekilde değiştirilebilir mi?

Evet. Özel döküm aşamasında yarı açık veya açık tasarım konfigürasyonu belirlenerek iç boşluklar maksimuma çıkarılır. Bu, asılı parçacıklar, küçük katılar veya lifli ortamlar içeren sıvıların, dahili tıkanmaya veya hızlı kanat erozyonuna neden olmadan pompa gövdesinden serbestçe geçmesine olanak tanır.

S5: Kimyasal direnci en üst düzeye çıkarmak için hangi yüzey işleme yöntemleri önerilir?

Yüzeydeki kalıntı demir kirleticilerini gidermek ve doğal koruyucu krom oksit katmanını optimize etmek için standart uygulama olarak kimyasal dekapaj ve pasifleştirme işlemleri önerilir. Yüksek saflıkta hijyenik uygulamalar için, yüzey pürüzlülüğünü Ra 0,4 µm'ye kadar azaltmak amacıyla mekanik ayna parlatma veya elektro-parlatma uygulanarak bakteriyel yapışma ve kireç birikimi önlenebilir.

S6: Özel siparişlerde hangi teknik belgeler ve kalite güvence raporları sağlanıyor?

Standart teslimat belgeleri, tam malzeme izlenebilirliğini ve operasyonel uyumluluğu sağlamak için kimyasal malzeme değirmeni sertifikalarını (EN 10204 3.1), boyutsal CMM inceleme sayfalarını, dinamik dengeleme test sertifikalarını ve ısıl işlem süreci kayıtlarını içerir.
